پمپهای پیستونی یکی از مهمترین تجهیزات در سامانههای هیدرولیک صنعتی و موبایلی هستند که به دلیل توان بالا، راندمان مناسب و قابلیت تحمل فشار زیاد، در صنایع مختلف بهکار میروند. در میان انواع این پمپها، دو مدل پیستونی خطی (Axial Piston Pump) و پیستونی شعاعی (Radial Piston Pump) بیشترین کاربرد را دارند. هرکدام از این پمپها ویژگیها، ساختار و عملکرد متفاوتی دارند و انتخاب آنها به نوع سیستم هیدرولیک، دبی مورد نیاز و فشار کاری بستگی دارد.
در این مقاله از وب سایت رسمی صنایع هیدرولیک هنری به عنوان تنها تولیدکننده پمپ هیدرولیک مشهد، بهصورت تخصصی و در عین حال ساده، تفاوتهای اصلی این دو پمپ را بررسی میکنیم تا در انتخاب بهترین گزینه، تصمیم دقیقتری بگیرید.
تفاوت در نحوه عملکرد پمپ پیستونی خطی و شعاعی
در این پمپ، پیستونها بهصورت موازی و در امتداد محور شفت قرار گرفتهاند. حرکت رفتوبرگشتی آنها توسط صفحه کج (Swash Plate) یا محور مایل ایجاد میشود. با چرخش شفت، پیستونها عقب و جلو میروند و عملیات مکش و دهش سیال انجام میشود.این نوع طراحی باعث میشود عملکرد پمپ کاملاً منظم، یکنواخت و بدون لرزش محسوس باشد.

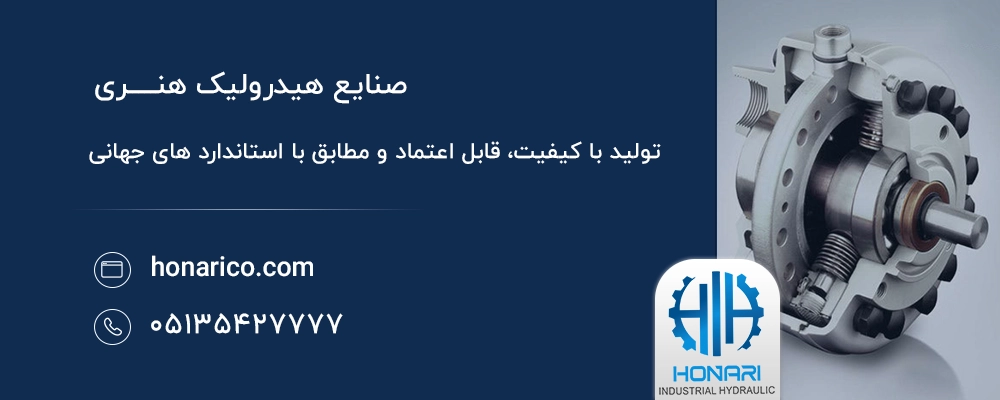

در این پمپ، پیستونها بهصورت دایرهای و شعاعی در اطراف شفت قرار میگیرند. هنگام چرخش شفت، پیستونها تحت تأثیر غلطک یا بادامک، حرکت رفتوبرگشتی انجام داده و جریان هیدرولیک تولید میکنند.
این طراحی کمک میکند پمپ در فشارهای بسیار بالا هم راندمان و دوام فوقالعادهای داشته باشد.
تفاوت در توانایی تحمل فشار پیستونی خطی و شعاعی
این پمپها معمولاً برای فشارهای واقعی بین ۲۵۰ تا ۴۵۰ بار طراحی شدهاند. برای اغلب سیستمهای صنعتی و ماشینآلات راهسازی این بازه بسیار مناسب است.
این پمپها توان تحمل فشار بسیار بالاتری دارند و حتی در برخی مدلها فشار بیش از ۷۰۰ بار نیز قابل دستیابی است.
به همین دلیل در کاربردهای فوق فشار و سیستمهایی که نیاز به توان بسیار بالا دارند، پمپ شعاعی گزینهای ایدهآل است.
میزان دبی و یکنواختی جریان پمپ خطی و پمپ شعاعی
بهدلیل تعداد بالاتر پیستونها و حرکت یکنواخت آنها، این پمپها جریان بسیار هموارتر و نوسان کمتر تولید میکنند.
این ویژگی برای سیستمهایی که دقت و ثبات جریان اهمیت دارد، بسیار مهم است.
دبی تولیدشده توسط پمپ شعاعی معمولاً کمتر از پمپ خطی است اما در فشارهای بالا کاملاً پایدار میماند.
اگرچه جریان این پمپ کاملاً قابلاعتماد است، اما نوسان آن نسبت به نوع خطی کمی بیشتر است.
تفاوت در راندمان و اتلاف انرژی پمپ خطی و پمپ شعاعی
بهطور معمول راندمان حجمی این پمپها بسیار بالاست و اتلاف انرژی پایین دارند. در نتیجه مصرف انرژی کمتر و بازده بهتر را فراهم میکنند.
راندمان این پمپها نیز بسیار عالی است؛ مخصوصاً در فشارهای بالا که تقریباً هیچ نوع پمپ دیگری قادر به رقابت با آن نیست.
اما در بارهای سبک یا سرعتهای پایین، راندمان آنها نسبت به پمپ خطی کمی کاهش مییابد.
تفاوت در ابعاد، وزن و طراحی پمپهای خطی و پمپ شعاعی
- ابعاد جمعوجورتر
- وزن کمتر
- مناسب برای ماشینآلات با فضای محدود
- نصب و نگهداری سادهتر
بهدلیل طراحی محوری، این پمپها برای کاربردهای متحرک مانند لودر، گریدر، بیل مکانیکی و تراکتور بسیار مناسباند.
- ابعاد بزرگتر
- وزن سنگینتر
- طراحی robust برای شرایط سخت
بیشتر بخوانید» نشانه های خرابی پمپ پیستونی و روش های تعمیر آن
این پمپها بیشتر در سیستمهای صنعتی ثابت و تجهیزات سنگین با نیاز به فشار بالا استفاده میشوند.
تفاوت در میزان استهلاک و طول عمر پمپ خطی و شعاعی
در فشارهای استاندارد عمر خوبی دارند، اما در فشارهای بسیار بالا، استهلاک آنها بیشتر از مدل شعاعی است.
به دلیل طراحی دایرهای و توزیع یکنواخت فشار روی پیستونها، این پمپها دوام و طول عمر بیشتری دارند و در شرایط کاری سنگین عملکرد پایدار ارائه میدهند.
کاربردهای پمپ پیستونی خطی
استفاده از این پمپها در سیستمهایی که نیاز به دبی بالا و فشار متوسط تا زیاد دارند بسیار رایج است. برخی کاربردها عبارتند از:
- ماشینآلات کشاورزی و راهسازی
- سیستمهای هیدرولیک جرثقیلها
- ماشینآلات تزریق پلاستیک
- سیستمهای کنترل حرکتی دقیق
- انواع بالابرهای صنعتی
کاربردهای پمپ پیستونی شعاعی
این پمپها بیشتر برای سیستمهایی با فشار بسیار بالا یا وظیفه سنگین استفاده میشوند:
- پرسهای هیدرولیک فشار قوی
- صنایع فولاد و معادن
- سیستمهای تست فشار
- ماشینآلات سنگین صنعتی
- ابزارهای هیدرولیکی با توان بالا
مقایسه نهایی؛ کدام بهتر است؟
برای انتخاب بین پمپ خطی و شعاعی، باید نیاز سیستم را در نظر گرفت:
- اگر دبی بالا، جریان یکنواخت و فضای کم دارید → پمپ پیستونی خطی بهترین گزینه است.
- اگر فشار بسیار بالا، قدرت زیاد و دوام در شرایط سخت میخواهید → پمپ پیستونی شعاعی انتخاب مناسبتری است.
بهطور خلاصه:
- خطی = دبی زیاد، ابعاد کوچک، فشار متوسط تا زیاد
- شعاعی = فشار فوقالعاده بالا، دوام زیاد، دبی کمتر
کلام پایانی
پمپهای پیستونی خطی و شعاعی هر دو از بهترین و قدرتمندترین دسته پمپهای هیدرولیک محسوب میشوند، اما کاربردهای متفاوتی دارند. نوع خطی برای سیستمهای نیازمند دبی بالا و طراحی کامپکت مناسب است، در حالی که نوع شعاعی برای فشارهای فوقالعاده بالا و شرایط کاری سنگین طراحی شده است. شناخت تفاوتهای ساختاری، عملکردی و کاربردی این دو مدل، به شما کمک میکند بهترین پمپ را مطابق نیاز سیستم انتخاب کنید و بازده هیدرولیک را افزایش دهید.
